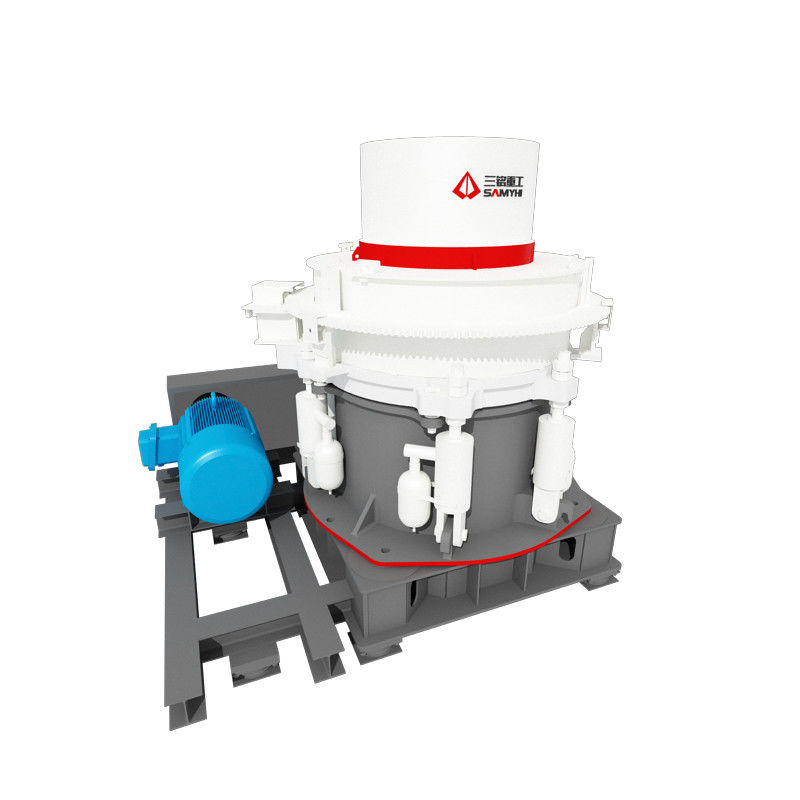

एकीकृत हाइड्रोलिक प्रणाली के साथ छोटा 250KW मल्टी सिलेंडर शंकु क्रशर

एकीकृत हाइड्रोलिक प्रणाली के साथ छोटा 250KW मल्टी सिलेंडर शंकु क्रशर


विवरण

बहु-सिलेंडर हाइड्रोलिक शंकु कुचल मशीनों की यह श्रृंखला यांत्रिक-हाइड्रोलिक-इलेक्ट्रिकल नियंत्रण-बुद्धिमान नियंत्रण की चार-एक तकनीकी वास्तुकला को अपनाती है,जर्मन उद्योग की मॉड्यूलर डिजाइन अवधारणा को एकीकृत करना 4.0 मानक.

कार्य परिस्थितियों के अनुकूल होने के मामले में, उपकरण में स्वीडिश एसएसएबी पहनने के प्रतिरोधी स्टील और मैंगनीज स्टील लाइनर से बने एक घुमावदार कुचलने वाली दीवार का उपयोग किया जाता है,एक पूरी तरह से बंद धूल प्रतिरोधी संरचना के साथ संयुक्त, नदी के चट्टानों को कुचलने की प्रक्रिया में उच्च घर्षण परिस्थितियों का प्रभावी ढंग से सामना करने के लिए। वास्तविक उत्पादन डेटा से पता चलता है कि 7 की मोह्स कठोरता के साथ ग्रेनाइट के प्रसंस्करण के दौरान।2, एक मशीन की प्रसंस्करण क्षमता 800 टन/घंटा तक पहुंच सकती है, जो पारंपरिक उपकरणों की तुलना में ऊर्जा की खपत में 23% की कमी लाता है और लाइनर के सेवा जीवन को 40% तक बढ़ाता है।

तकनीकी विवरण



उत्पाद लाभ

1. फिक्स्ड-अक्ष भारी-कर्तव्य संरचना डिजाइन (वीएस सहकर्मी कंटिलिवर धुरी संरचना)
पूर्ण रूप से प्रतिबंधित स्थिर-अक्ष टोपोलॉजी वास्तुकला को अपनाने से, धुरी और फ्रेम एक स्थिर रूप से निर्धारित समर्थन प्रणाली बनाते हैं।अक्षीय कठोरता 45% बढ़ जाती है, और गतिशील भार वहन क्षमता 3200kN/m2 तक पहुंच जाती है (उद्योग का औसत 2400kN/m2 है) । उच्च शक्ति मिश्र धातु स्टील कास्टिंग मैट्रिक्स के साथ संयुक्त रूप से परिमित तत्व टोपोलॉजी द्वारा अनुकूलित,मात्रा 18% कम हो जाती है, और पूरी मशीन का थकान जीवन 30,000 घंटे से अधिक है (अंतर्राष्ट्रीय ब्रांडों के लिए 28,000 घंटे के लिए बेंचमार्क) ।मानक फ्लोटिंग एंटी-सिस्मिक बेस पारंपरिक कठोर स्थापना की तुलना में 37% की नींव लागत को कम करता है, और ASME B5.54 एंटी-सिस्मिक मानक को पूरा करता है।

2. लेमिनेट क्रशिंग गतिशीलता अनुकूलन (वीएस एकल कण क्रशिंग मोड)
चार आयामी कुचल गुहा EDEM असतत तत्व सिमुलेशन के आधार पर निर्मित है, और दिशात्मक ऊर्जा हस्तांतरण कण प्रवाह क्षेत्र पुनर्गठन तकनीक के माध्यम से प्राप्त किया जाता है।वास्तविक कार्य डेटा से पता चलता है कि ग्रेनाइट कुचलने के तैयार उत्पादों में 3-25 मिमी मध्यवर्ती कणों का अनुपात 78% है (उद्योग औसत 65% है), और सुई जैसी दर 6.8% से नीचे स्थिर है (उद्योग मानक ≤15% है) । बहु-उद्देश्य अनुकूलन एल्गोरिथ्म के साथ, अस्तर की इकाई इस्पात खपत 0.18 किलोग्राम / टन (0.25-0.35 किलोग्राम/टन इसी तरह के उपकरणों के लिए), जो वाणिज्यिक कंक्रीट स्टेशनों के समग्र ग्रेडिंग नियंत्रण परिदृश्य के लिए विशेष रूप से उपयुक्त है।

3. बुद्धिमान तापमान नियंत्रण स्नेहन प्रणाली (वीएस पारंपरिक जल शीतलन प्रणाली)
एकीकृत तीन-चरण फिल्ट्रेशन सटीक तेल सर्किट (β≥200), विमानन ग्रेड टाइटेनियम मिश्र धातु प्लेट एयर कूलर का उपयोग (गर्मी विनिमय दक्षता ≥92%),पूरी तरह से पानी शीतलन प्रणाली के आम तेल-पानी एमुल्सिफिकेशन समस्या को खत्म. 240 घंटे के निरंतर संचालन के दौरान मापा तेल तापमान में उतार-चढ़ाव ≤±3°C है (उद्योग ±8°C की अनुमति देता है), और गैर-संपर्क चुंबकीय द्रव सील (लीकेज दर <0.1ml/h) के साथ,यह 8000 घंटे की रखरखाव मुक्त चक्र (5000 घंटे के लिए साथियों) प्राप्त करता हैआईएसओ 4406-1999 स्वच्छता प्रमाणन पास किया।

4. भरने के बिना त्वरित परिवर्तन लाइनर प्रणाली (वीएस एपॉक्सी राल भरा प्रकार)
शंकु स्व-लॉकिंग उपकरण डीआईएन 7182 मानक के आधार पर विकसित किया गया है, और कटोरे के आकार के असर माउंटिंग सतह को पांच-अक्ष लिंकिंग मशीनिंग केंद्र (सपाटता ≤ 0.02 मिमी) द्वारा सटीक रूप से ग्राउंड किया जाता है।आवरण बदलने के कार्य का समय 35 मिनट तक कम हो जाता है (पारंपरिक प्रक्रिया में 2-3 घंटे लगते हैं), और कोई सख्त प्रतीक्षा अवधि की आवश्यकता नहीं है। पेटेंट की गई कंक्रीट पूर्व लोड संरचना संपर्क तनाव वितरण की एकरूपता को 60% तक बढ़ाती है,और सफलतापूर्वक Baihetan हाइड्रोइलेक्ट्रिक स्टेशन के निरंतर कुचल प्रणाली पर लागू किया जाता है (दैनिक प्रतिस्थापन आवृत्ति 83% कम हो जाती है).

5. भारी-कर्तव्य ट्रांसमिशन विधानसभा (वीएस रोलिंग असर समाधान)
अभिनव रूप से एक टिन कांस्य-आधारित स्व-चिकन असर (PV मूल्य 3.5MPa·m/s) + क्लिंगेनबर्ग सर्पिल क्विवल गियर (AGMA 12 ग्रेड सटीकता) ट्रांसमिशन संयोजन को अपनाता है।200mg/m3 की धूल की एकाग्रता के काम करने की स्थिति में, ट्रांसमिशन सिस्टम शोर ≤85dB ((A) (राष्ट्रीय मानक ≤95dB ((A)) है, और नामित टोक़ ट्रांसमिशन दक्षता 98.2% (94-96% एक ही रोलिंग लेयर समाधान) तक पहुंचती है।चीनी यांत्रिक विज्ञान अकादमी द्वारा सत्यापित, प्रभाव भार स्पेक्ट्रम के तहत जीवन काल 10 ^ 8 चक्र (उद्योग के संदर्भ 7.5 × 10 ^ 7 गुना) तक पहुंचता है।

6. हाइड्रोलिक सेफ्टी रिडंडेंसी सिस्टम (वीएस एकल-चरण बफर समाधान)
एक दो-चैनल अधिभार सुरक्षा प्रणाली के साथ विन्यस्त φ80 मिमी उच्च दबाव नली (फट दबाव 55MPa) + संचय समूह (कुल मात्रा 120L) से मिलकर,प्रतिक्रिया समय ≤ 80ms (पारंपरिक प्रणाली 120-150ms)एएमईएसआईएम सिमुलेशन सत्यापन के माध्यम से यह 18 किलोग्राम तक की तत्काल प्रभाव ऊर्जा को अवशोषित कर सकता है (समान उपकरण 12-15 किलोग्राम)और पैंक्सी वेनेडियम-टाइटनियम मैग्नेटाइट सुपरहार्ड रॉक क्रशिंग लाइन पर सफलतापूर्वक लागू किया गया है (वार्षिक अनियोजित डाउनटाइम 62% कम).

7मॉड्यूलर स्थापना मंच (वीएस पारंपरिक कंक्रीट नींव)
वीडीआई 2230 मानक के आधार पर विकसित लोचदार स्थापना प्रणाली में पेटेंट किए गए डम्पिंग पैड (डम्पिंग अनुपात ξ≥0.15) और त्वरित पोजिशनिंग पिन (दोहराने की स्थिति सटीकता ±0.5 मिमी) शामिल हैं।साइट पर स्थापना की अवधि 3 कार्य दिवसों (7-10 दिन पारंपरिक तरीकों के लिए) तक कम हो जाती है, और नींव असर की आवश्यकता 150kPa तक कम हो जाती है (उद्योग मानक 250kPa है) ।इसे दक्षिण पूर्व एशियाई द्वीपों के पुनर्निर्माण परियोजनाओं में सफलतापूर्वक लागू किया गया है (100% जटिल समुद्री परिस्थितियों वाले क्षेत्रों में स्थापना योग्यता दर)



लागू सामग्री औरआवेदन

शंकु रशर मशीन लागूउद्योग, धातु, निर्माण सामग्री, परिवहन, जल संरक्षण और जल ऊर्जा, निर्माण कुचल।रेत और चक्की के कच्चे उद्योग में सभी मशीन निर्मित रेत के उत्पादन पर लागू, जिसमें साधारण चूना पत्थर, नदी का चक्की, बेसाल्ट, ग्रेनाइट, लौह अयस्क, निर्माण अपशिष्ट आदि शामिल हैं।अलग-अलग मॉडल अलग-अलग सामग्रियों से मेल खाते हैं।


कंपनी का परिचय



चोंगकिंग सैनमिंग हेवी इंडस्ट्री कं, लिमिटेड की स्थापना 1994 में एक व्यापक उपकरण विनिर्माण कंपनी के रूप में की गई थी जो वैज्ञानिक अनुसंधान, उत्पादन, बिक्री और सेवा को एकीकृत करती है।कंपनी "अखंडता" के व्यावसायिक दर्शन का पालन करती है, व्यावहारिकता और नवाचार" और ग्राहकों को उच्च गुणवत्ता वाले मशीन-निर्मित रेत और बजरी·बुद्धिमान हरित खदान एकीकृत समाधान प्रदान करने के लिए प्रतिबद्ध है।Sanming भारी उद्योग चोंगचिंग में स्थित है और दुनिया की सेवा करता हैएक पेशेवर और मजबूत टीम के साथ यह 500-3000 टन प्रति घंटे के उत्पादन के साथ मध्यम और बड़े खनन कंपनियों की सेवा पर ध्यान केंद्रित करता है, जो फिक्स्ड क्रशर उपकरण, फीड स्क्रीनिंग उपकरण,रेत प्रसंस्करण उपकरण, बेल्ट कन्वेयर उपकरण, बुद्धिमान नियंत्रण प्रणाली, मोबाइल कुचल स्टेशन, टॉवर रेत निर्माण भवन और अन्य उत्पादों और सेवाओं और इसके आवेदन क्षेत्रों में खनन, निर्माण सामग्री,सड़केंरेल, पुल, कोयला, धातु, रसायन और कई अन्य उद्योग।


कार्यशाला

उत्पादन और प्रसंस्करण कार्यशाला


समाप्त उत्पाद प्रदर्शन कार्यशाला



परियोजना के मामले





अक्सर पूछे जाने वाले प्रश्न

1क्या मैं नमूना आदेश मांग सकता हूँ?
उत्तर: हाँ, आप कर सकते हैं।

2समय क्या है?
उत्तर: लीड टाइम 15 कार्यदिवस है।

3क्या न्यूनतम आदेश मात्रा (एमओक्यू) है?
एकः MOQ 1 सेट है।

4क्या आप OEM और ODM सेवाएं प्रदान करते हैं?
उत्तर: हाँ, हम करते हैं।

5क्या आप पूर्व-बिक्री सेवाएं प्रदान करेंगे?
उत्तर: हाँ। SAMYHI की हमारी टीम, अनुभवी विशेषज्ञों से मिलकर, ग्राहक की आवश्यकताओं के अनुरूप समय पर समाधान प्रदान करेगी।

6क्या आपकी बिक्री के बाद की सेवा शीर्ष पायदान की है?
A: बिल्कुल. SAMYHI के कुशल तकनीशियन अनुरोध पर साइट पर स्थापना, कमीशन और प्रशिक्षण के लिए उपलब्ध हैं.

7क्या आप तकनीकी सहायता प्रदान करते हैं?
उत्तर: हां, सैमीही विशेष रूप से बड़े पैमाने पर उत्पादन लाइनों के लिए पर्याप्त हार्डवेयर संसाधन प्रदान करता है, जिससे ग्राहकों को डिलीवरी से पहले स्थापना, कमीशनिंग और स्वीकृति परीक्षण करने में सक्षम बनाता है।
